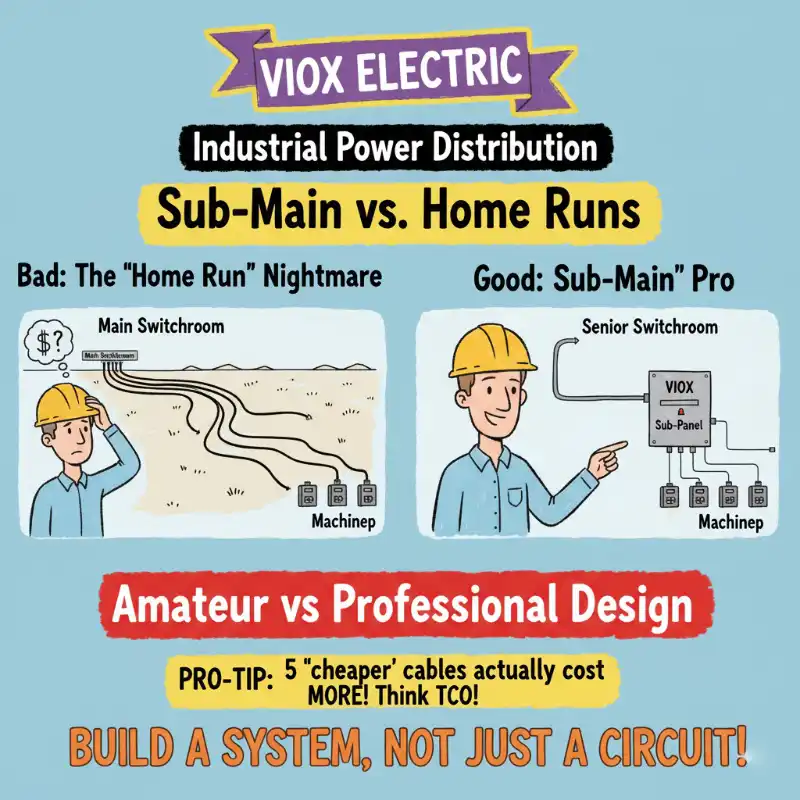

Necesita alimentar cinco máquinas trifásicas nuevas en un taller, a 100 metros de la sala de interruptores principal.
El aprendiz de su equipo ve dos opciones. Opción A: Tender un cable “gigante” de 25 mm con armadura de alambre de acero (SWA) a un nuevo “Sub-Cuadro Principal” del panel en la pared del taller. Opción B: Tender cinco cables “medianos” de 10 mm: un “cable directo” para cada máquina.
Los cinco cables más pequeños parecen más baratos en la factura. Entonces, ¿por qué todos los ingenieros senior insisten en el plan del “Sub-Cuadro Principal”?
No es una elección de “estilo”. Es la diferencia crítica entre el pensamiento “amateur” a corto plazo y el diseño de sistemas “profesional”. El “Sub-Cuadro Principal” gana en 4 puntos críticos: Costo, Seguridad, Eficiencia y Preparación para el Futuro.
Razón 1: La “Falsa Economía” (Por qué 5 Cables “Más Baratos” Cuestan Más)
La primera y más común trampa es “La Falsa Economía”.”
- Las Matemáticas “Amateur” (Cortas de Vista):
(5 x 100 m de cable de 10 mm) < (1 x 100 m de cable de 25 mm) + (1 x Sub-Panel)
Conclusión: ¡Los cinco cables son más baratos!
- Las Matemáticas “Pro” (Con Visión de Futuro):
Olvidó la partida individual más grande en cualquier trabajo industrial: Mano de obra.
Ese plan “más barato” requiere:
- 5x bandejas de cables o tendidos de conductos.
- 5x tiradas de cables.
- 5x kits de prensaestopas y terminación.
- 5x pruebas separadas.
- 5x ranuras de interruptor valiosas en su principal (y probablemente abarrotada) sala de interruptores.
El “Sub-Cuadro Principal” (Opción A) requiere uno de todo. Una bandeja, una tirada, una terminación, una prueba.
El Costo Total de Propiedad (TCO)—materiales más mano de obra—es casi siempre mucho más bajo para el único cable “pitón”. No caiga en “La Falsa Economía”.”

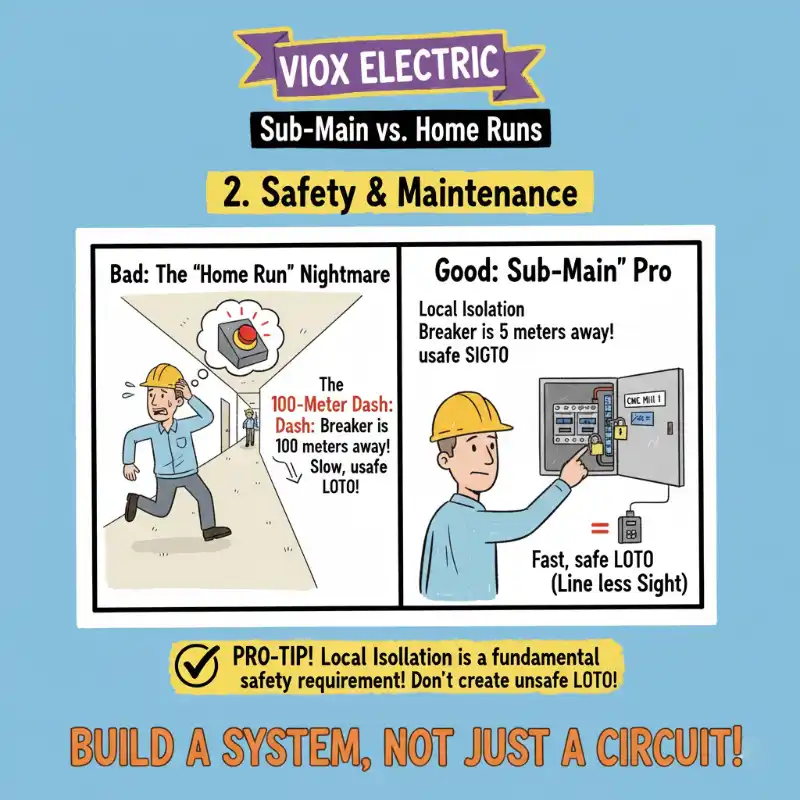

Razón 2: Seguridad y Mantenimiento (Evitando “La Carrera de los 100 Metros”)
Esta es la razón más importante. Es la que separa un diseño “seguro” de uno “peligroso”.
- La Pesadilla del “Cable Directo” (Opción B):
Una fresadora CNC falla, atascando una pieza. El operador presiona el paro de emergencia. Ahora, su técnico de mantenimiento necesita realizar el Bloqueo y Etiquetado (LOTO) antes de poder poner sus manos en la máquina.
¿Dónde está el interruptor de?
Te está a 100 metros de distancia, en la sala de interruptores principal, escondido en un panel masivo con otros 50 interruptores idénticos. Su técnico tiene que hacer “La Carrera de los 100 Metros”,” rezar para que el panel esté etiquetado correctamente y luego caminar 100 metros de regreso. Es lento, frustrante y un punto crítico de falla de LOTO.
- El Pro del “Sub-Cuadro Principal” (Opción A):
La máquina falla. El técnico se gira hacia el Sub-Panel VIOX en la pared del taller, a 5 metros de distancia.
Abre la puerta claramente etiquetada, acciona el interruptor para “Fresadora CNC 1” y aplica su candado LOTO.
Él está “a la vista” de su punto de aislamiento. Él puede ver el panel mientras trabaja. Esta es la piedra angular de la seguridad industrial.
PRO-TIP: “El ”Aislamiento Local“ no es un ”deseo“; es un requisito de seguridad fundamental. Un diseño de ”cable directo“ (Opción B) es un diseño ”amateur" clásico que crea un procedimiento LOTO inmanejable e inseguro.

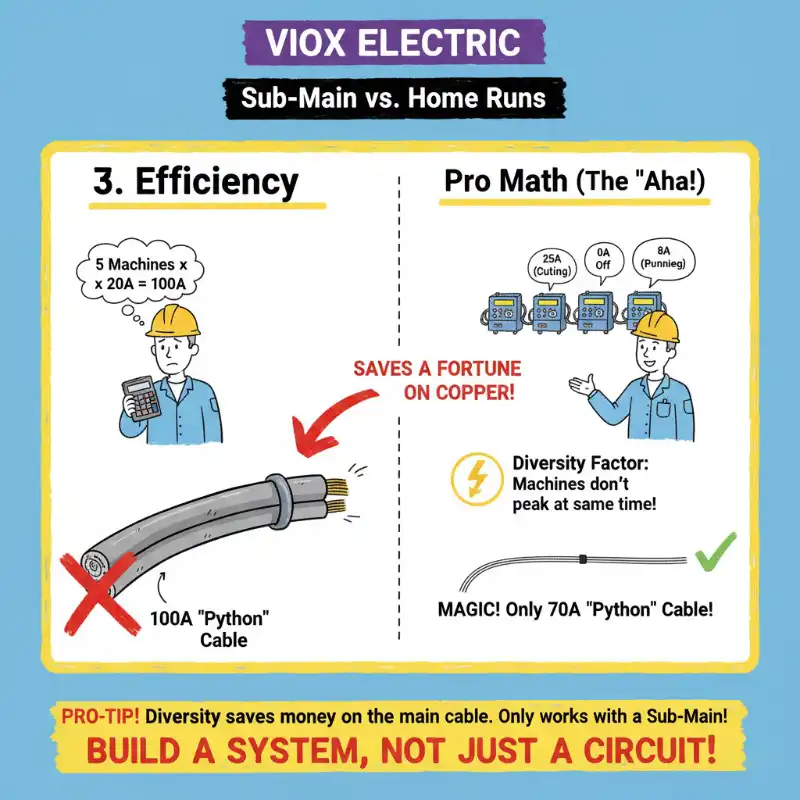

Razón 3: Eficiencia (La “Magia” del Factor de Diversidad)
Aquí está el “apretón de manos secreto” de los ingenieros eléctricos. Así es como el plan del “Sub-Cuadro Principal” le ahorra aún más dinero en la única parte “cara”: el cable gigante.
- Las Matemáticas “Amateur”:
Tengo 5 máquinas que alcanzan su punto máximo a 20 Amperios. (5 x 20A = 100A). ¡Debo necesitar un cable “pitón” de 100A!
- Las Matemáticas “Pro” (El “¡Ajá!”):
¿Cuáles son las probabilidades de que las 5 máquinas alcancen su carga máxima absoluta ¿en el mismo milisegundo exacto?
Cero.
Cuando la Máquina A está cortando a plena carga (20A), la Máquina B está en ralentí (5A) y la Máquina C está apagada (0A). Esto se llama “Diversidad”.”
Debido a esto, las “Regulaciones” eléctricas (como IEC 60364) le permiten aplicar un “Factor de Diversidad”.” No dimensiona la “serpiente pitón” para los 100A alcanzan su punto máximo totales; la dimensiona para la carga simultánea probable.
La “Magia”: Es posible que solo necesite un cable “serpiente pitón” de 80A o incluso 70A para alimentar de forma segura y conforme todas las máquinas de 100A. Esta “magia” sólo funciona con un diseño de Sub-Cuadro, y le ahorra una fortuna en cobre.

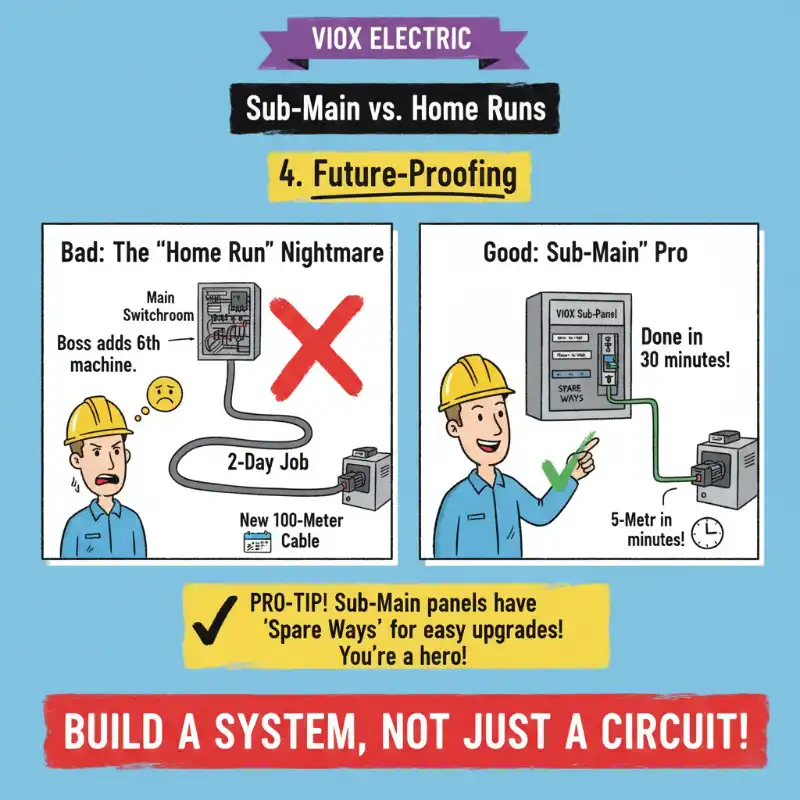

Razón 4: Preparación para el Futuro (La “Actualización de 30 Minutos”)
Este es el movimiento “pro” final: planificar para lo único que está garantizado que sucederá... el cambio.
- La Pesadilla del “Cable Directo” (Opción B):
Un año después, el jefe compra una sexta máquina.
Usted gime. Ahora tiene que repetir la línea de pesadilla: encontrar otro interruptor de repuesto en el panel principal a 100 metros de distancia, pedir 100 m de cable y programar un trabajo de 2 días para instalarlo.
- El Pro del “Sub-Cuadro Principal” (Opción A):
El jefe compra una sexta máquina.
Usted sonríe. Abre el Sub-Panel VIOX (que sabiamente ordenó con algunas “Vías de Repuesto” / ranuras vacías). Hace “clic” en un nuevo MCB VIOX.
Tiende un cable “pequeña serpiente” de 5 metros desde el panel local hasta la nueva máquina.
Termina en 30 minutos. Es un héroe.
Conclusión: No es “Estilo”, es “Pensamiento Sistémico”
La pregunta de ese aprendiz tenía una respuesta simple:
Los “5 Cables Directos” (Opción B) son “Pensamiento a Corto Plazo”.” Es una “Falsa Economía” que es más cara en mano de obra, menos segura para el mantenimiento, menos eficiente con la energía, y una pesadilla para expandir.
El “Sub-Cuadro” (Opción A) es “Pensamiento Sistémico”.” Es una inversión en infraestructura profesional. Es más barato (TCO), más seguro (Aislamiento Local), más inteligente (Diversidad) y flexible (Escalabilidad).
No caiga en la “Falsa Economía”. Sea el “pro” que construye un sistema, no solo un circuito.
La gama completa de VIOX de Cuadros de Sub-Distribución, Envolventes, MCBs y MCCBs configurables son las herramientas que necesita para construir ese “Sistema” seguro, escalable y profesional. Explore nuestras soluciones de Sub-Cuadro hoy mismo.
