Rozdíl mezi dvoukolíkovým a čtyřkolíkovým tlačítkovým spínačem spočívá v jejich struktuře, funkčnosti a použití, přičemž čtyřkolíkový spínač nabízí větší univerzálnost a stabilitu ve složitých elektronických zařízeních.
Přehled 2pólových tlačítkových spínačů
Zapojení 2-pinového tlačítka
Dvoupólový tlačítkový spínač je jednoduchá, ale účinná součástka v elektronických obvodech, která má dvě svorky, jež po stisknutí buď uzavřou, nebo přeruší obvod. Díky této jednoduché konstrukci je ideální pro základní aplikace zapínání a vypínání v domácích spotřebičích, hračkách a základních elektronických projektech. Funkce dvoupólového spínače je nekomplikovaná: po aktivaci propustí proud a po uvolnění jej zastaví, čímž poskytuje jasný a přímý způsob ovládání různých zařízení. I když tyto spínače nabízejí snadné použití a jsou dostačující pro mnoho základních úkolů, mohou postrádat stabilitu a všestrannost, kterou mají jejich 4pólové protějšky, zejména ve složitějších elektronických sestavách.

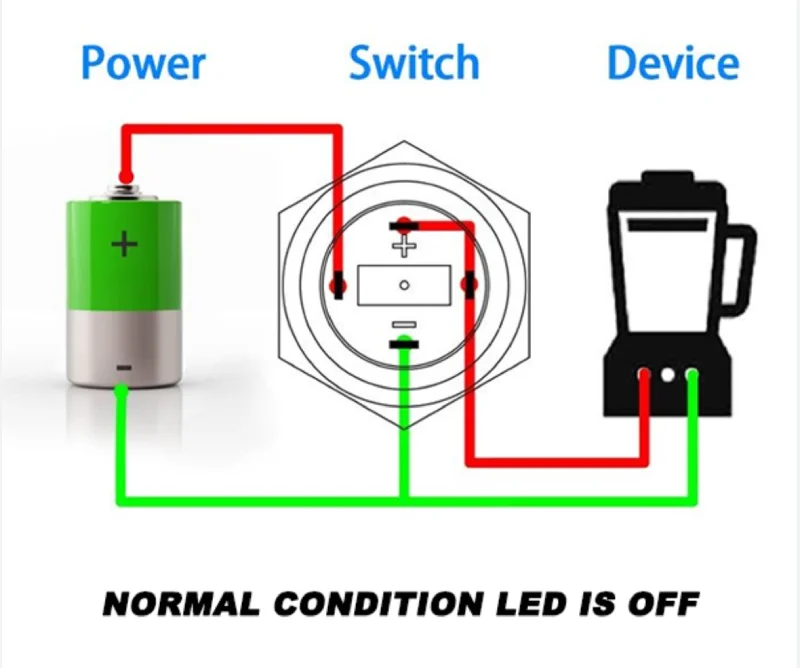

Funkce 4kolíkového tlačítkového spínače
4kolíkové knoflíkové kroužky
Čtyřpinové tlačítkové spínače nabízejí ve srovnání se svými dvoupinovými protějšky lepší funkčnost a stabilitu. Tyto spínače jsou obvykle vybaveny čtyřmi svorkami vnitřně spojenými do dvou sad, které poskytují dodatečnou podporu při montáži na zařízení. Další kolíky mohou sloužit k více účelům, například k napájení kontrolky LED uvnitř spínače nebo k ovládání více obvodů současně. Díky této všestrannosti jsou čtyřpinové přepínače obzvláště užitečné ve složitých elektronických zařízeních a projektech mikrokontrolérů, kde mohou poskytovat vstupní signály a zároveň rozsvěcet LED diodu indikující stav. Konstrukce 4pólových přepínačů také umožňuje větší flexibilitu při uspořádání desek plošných spojů, protože dodatečné piny lze použít k přeskakování stop, což zjednodušuje návrh desek plošných spojů.
Použití tlačítkových spínačů
Tlačítkové spínače nacházejí rozmanité uplatnění v různých odvětvích a zařízeních. Dvoukolíkové spínače se díky své jednoduchosti a snadnému použití běžně používají v domácích spotřebičích, hračkách a základních elektronických projektech. Naproti tomu 4pinové spínače se často používají ve složitějších elektronických zařízeních, jako jsou mikrokontroléry Arduino a Raspberry Pi. Tyto přepínače jsou obzvláště užitečné v projektech, kde jsou vyžadovány další funkce, jako jsou LED indikátory nebo ovládání více obvodů. Volba mezi 2pinovými a 4pinovými spínači nakonec závisí na konkrétních požadavcích aplikace, přičemž 4pinové spínače nabízejí větší všestrannost a stabilitu pro složitější elektronické sestavy.
Srovnání tlačítkových spínačů
Při porovnávání dvoukolíkových a čtyřkolíkových tlačítkových spínačů se ukazuje několik zásadních rozdílů:
- Aktuální manipulace: Čtyřpinové spínače mají často vyšší proudovou zatížitelnost, takže jsou vhodné pro aplikace vyžadující větší výkon.
- Stabilita: Přídavné kolíky u čtyřkolíkových spínačů zajišťují zvýšenou mechanickou stabilitu při montáži na desky plošných spojů.
- Flexibilita návrhu PCB: Čtyřpinové spínače nabízejí více možností pro uspořádání desek plošných spojů, protože jejich další piny lze použít k obcházení stop, což zjednodušuje návrh obvodů.
- Náklady a složitost: Dvoupinové přepínače jsou obecně jednodušší a cenově výhodnější pro základní aplikace, zatímco čtyřpinové přepínače lze upřednostnit pro složitější projekty vyžadující další funkce nebo robustnost.
